Descrição

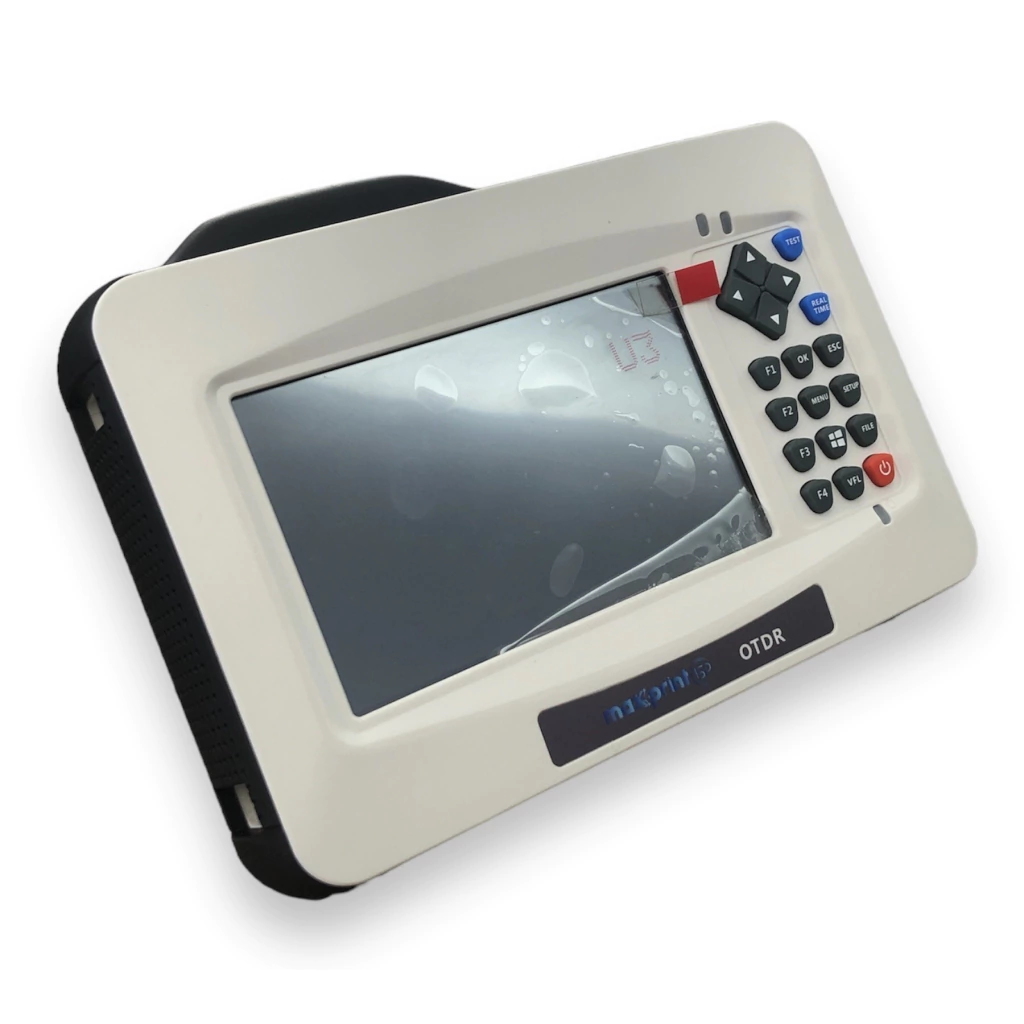

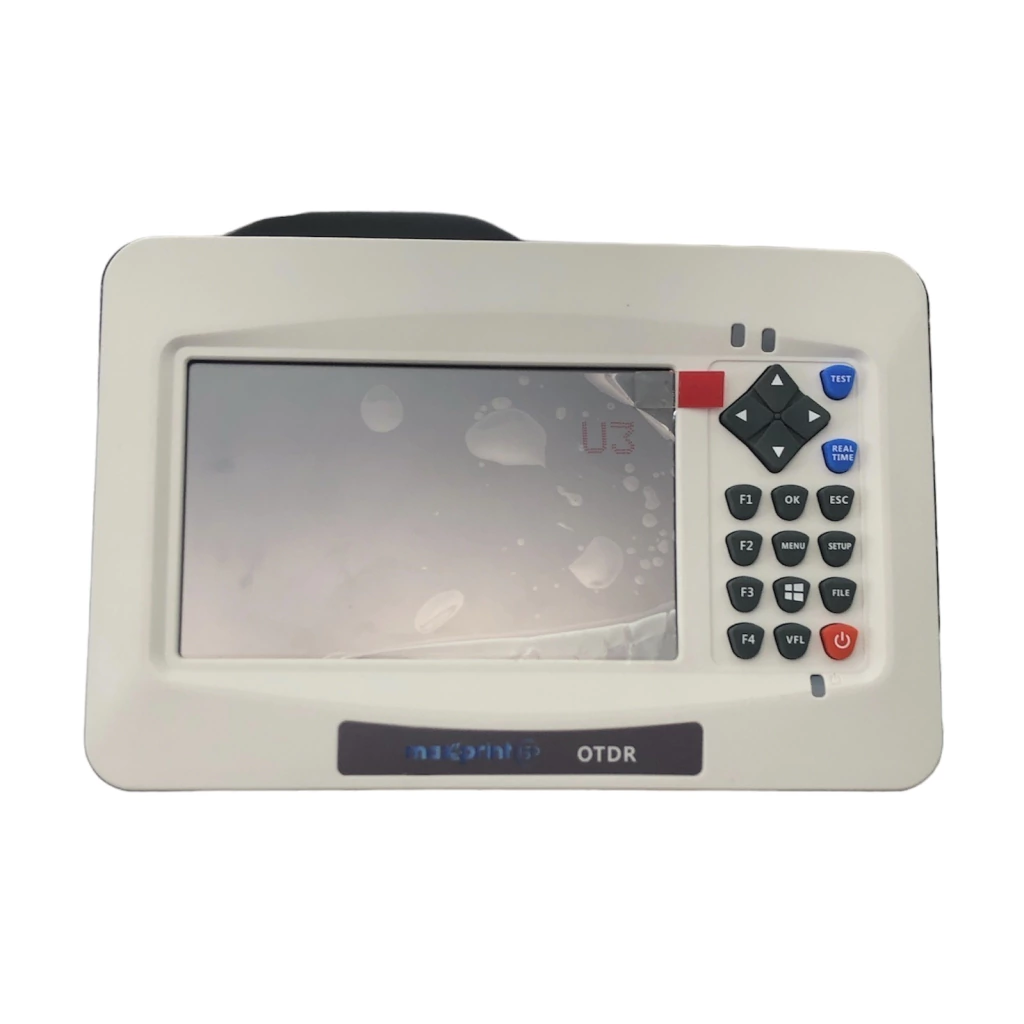

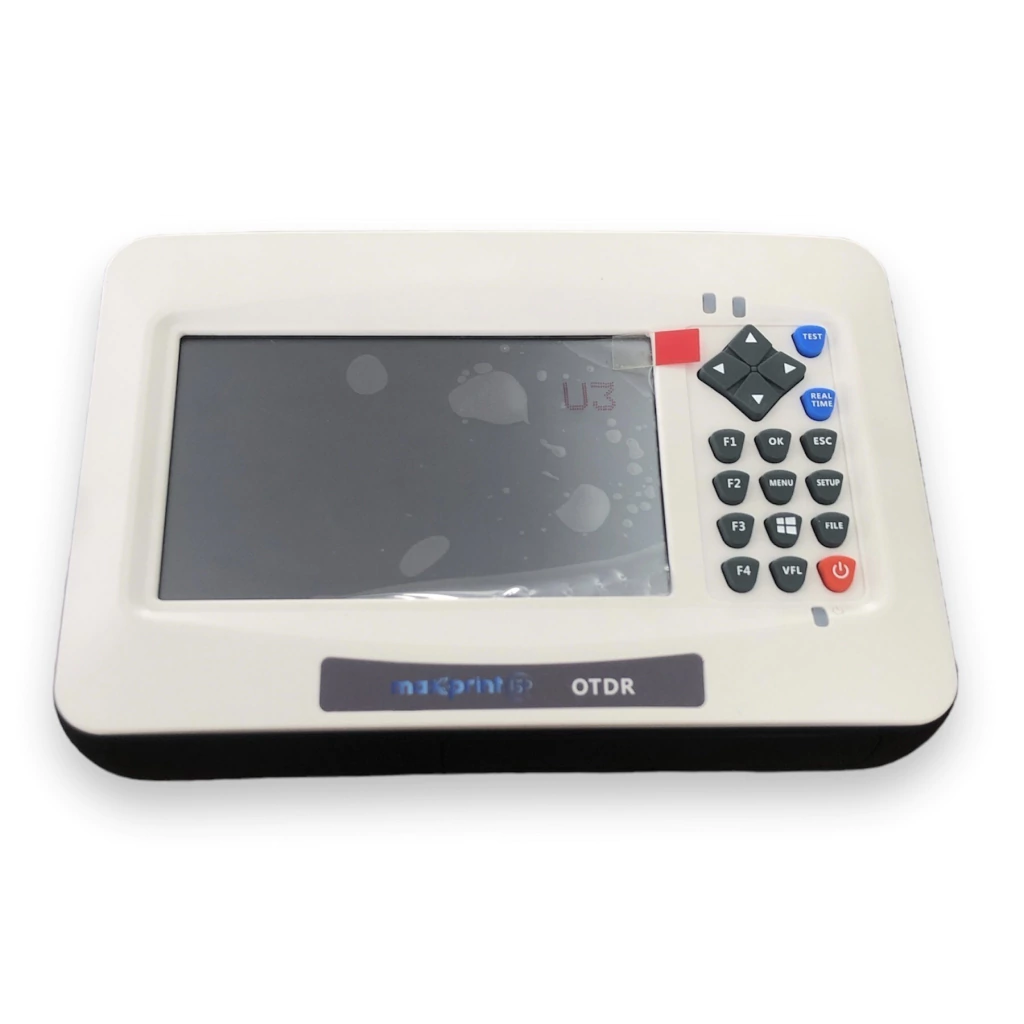

EQUIPAMENTO DE MEDIÇÃO DE FIBRA ÓPTICA OTDR 2000
Com design leve e compacto, o OTDR 2000 da
Maxprint ISP foi desenvolvida para trabalho rápidos
em campo, fácil de manusear e operável com apenas
uma das mãos.
O Produto garante uma avaliação precisa e completa
de toda fibra e apenas necessita de uma tecla para
inicializar os testes, permitindo que qualquer um
consiga executar seus testes livre de erros.
É fácil de usar, baixo custo, alta resolução e
seu tamanho compacto o faz qualificado para
quaisquer testes em suas: implantações, expansões,
instalações e manutenções em suas redes ópticas,
economizando tempo e dinheiro.
Características
- Portátil e de fácil manuseio.
- Ótima relação Custo x Benefício.
- Tela de LCD 5 polegadas, com toque na tela.
- Interface simples com apenas um botão para testes.
- Suporte de vários idiomas.
- Durabilidade e Autonomia.
Aplicações:
- Testes de CFTV.
- Testes de acesso à rede.
- Testes de rede LAN/WAN.
- Testes de Redes Metro.
- Testes de Laboratórios e Fabrica.
- Teste em tempo real de falhas.
Informações do módulo OTDR:
- Modelo: OTDR-2000
- Comprimento de onda: 1310/1550nm
- Alcance Dinâmico: 26/24dB
- Evento /Atenuação: 1/6m
Especificações técnicas:
- Tela: 5 Polegadas TFT-LCD (toque na tela).
- Bateria: 7.4V/3300mAh Lítio-íon (Certificado de Tráfico Aéreo). Teste continuamente: 6 horas (luz de fundo apagada). Tempo de carregamento: 3,5 horas
- Capacidade de Armazenamento: 40.000 grupos de curvas.

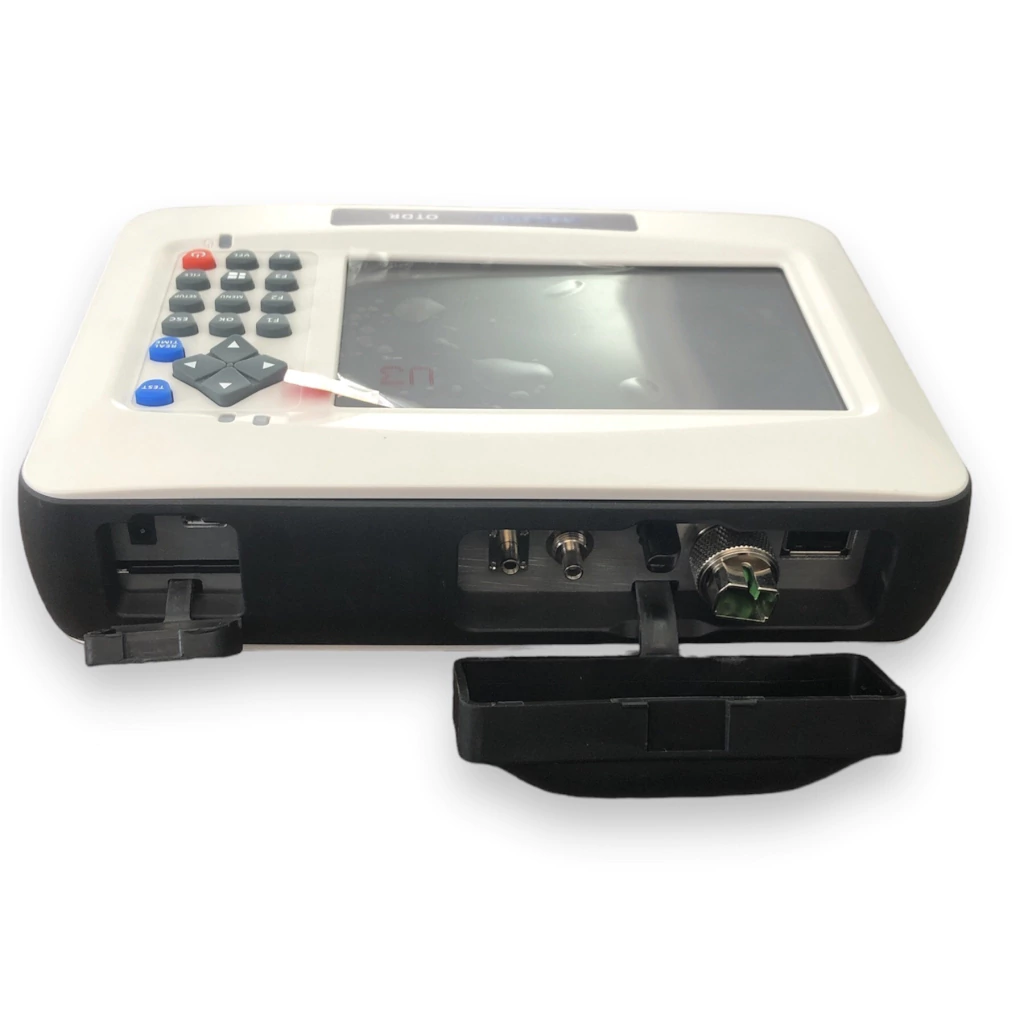

- Interfaces: 3 Portas USB e 1 Micro USB (tipo 2.0).
- Temperatura em operação: -10oC~+50oC
- Temperatura de armazenamento: -20oC~+70oC
- Taxa de Umidade: < 95% (sem condensação).
- Dimensões / Peso: 195x141x44mm / 0.9kg (incluindo a Bateria)

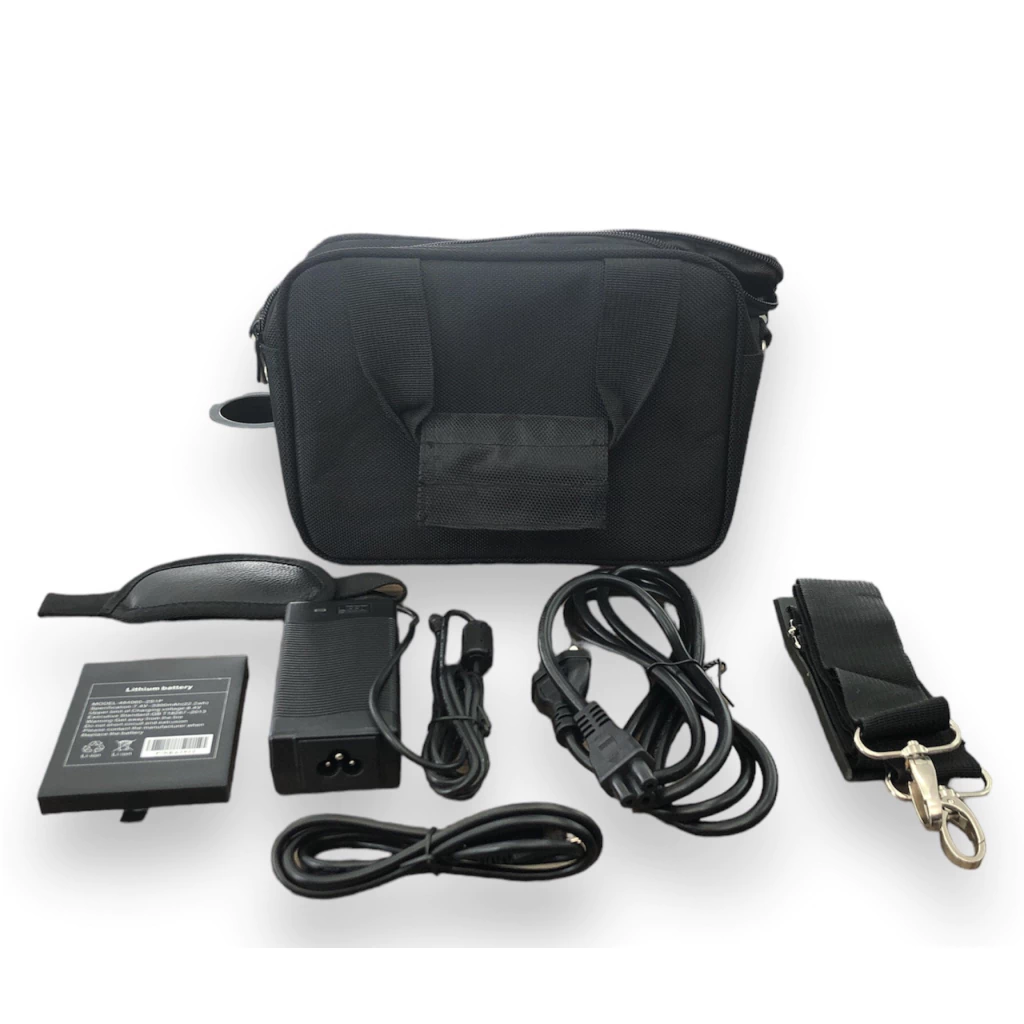

- Acessórios: OTDR, Adaptador de 12V, Bateria de Lítio-íon, Adaptador de Conector SC/UPC, cabo usb, guia do usuário, disco de instalação, bolsa, Cinto de pulso.
- Temperatura de operação: -10OC ~ + 50OC; < 90% RH
- Temperatura de armazenamento: -20OC ~ + 70OC; < 90% RH
- Largura de pulso: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1¼s, 2¼s, 5¼s, 10¼s, 20¼s (20¼s apenas para modelo D35).
- Resolução de Amostragem Mínimo: 5cm
- Pontos de Amostragem Máximo: 128,000 pontos.
- Linearidade: < 0.05dB/dB
- Perda de Limiar: 0.01dB.
- Perda por Resolução: 0.001dB.
- Resolução por Distância: 0.01m.
- Precisão de Distância ± (1m+medição distancia×3×10-5+amostragem de resolução) (excluindo IOR incerto).
- Configurações de Refratividade 1.2000~1.5999, 0.0001 paço.
